螺桿特性介紹

高信賴性

PMI 之滾珠螺桿是十多年來所累積製造技術為基礎,從材料、熱處理、設計、生管、品管到出貨,都有一定的處理作業,其制度化的管理讓我們的滾珠螺桿給顧客高度的信賴性。

高精度的保證

PMI 之滾珠螺桿其螺桿與螺帽都在恆溫室內做精密加工、研磨、裝配及品管,可保證高精度的品質,請查閱精度檢驗證明。

優異的耐久性

PMI 以累積十多年的滾珠螺桿的生產技術,採用德製鋼材施以本公司特有的先進處理及研磨技術,可供給耐久性優異的滾珠螺帽與滾珠螺桿。

高效率

滾珠螺桿其運轉是靠螺帽內的鋼珠作滾動運動,比傳統滑動螺桿有更高的效率,所需的扭矩只有傳統滑動螺桿的 1/3 以下。所以可輕易地將回轉運動轉變為直線運動。

無背隙與高剛性

PMI 之滾珠螺桿採用哥德式 (Gothic arch) 溝槽形狀、使鋼珠與溝槽能有最佳接觸以便輕易運轉。若加入適當的預壓力,消除軸方向間隙,可使滾珠螺桿有更佳的剛性,減少滾珠和螺帽、螺桿間的彈性變形,達到更高的精度。


*

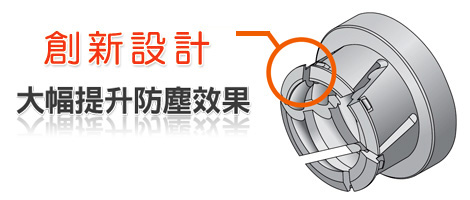

  • 設計理念
    針對滾珠螺桿刮刷機構進行特殊設計開發,以多層接觸式防塵單元發揮產品優越的除屑刮刷能力。
  • 高搭配性
    高防塵刮刷器目前可搭配 E-type、D-type 等各內、外循環螺帽型式。
  • *防塵效果提昇
    刮刷器本身彈簧承靠面縮小,增加單點牙型貼合效果,加強刮刷能力。
  • 刮刷續航力佳
    刮刷器外圈利用彈簧迫緊,當刮刷器產生磨耗會自動調整刮刷器預緊力。
  • 高耐用性
    利用貼合螺桿牙型刮刷器與接近軸斷面形狀的密封墊,使木屑等級之粉塵無法進入螺帽內部。
  • 高密封墊圈
    螺桿的特殊溝槽設計,使刮刷器內部的高防塵密封墊圈能完全貼合螺紋表面,因此可同時達到除屑以及防塵的雙重功效。
  • 刮刷器設計
    刮刷器貼合牙型的延伸設計,使刮刷效果大幅提昇,而在螺帽總長有別於一般規格,有關螺帽總長的問題,請聯絡我們。
  • 螺桿軸端設計
    螺桿任一側軸端建議小於螺桿根徑dr,若有螺桿肩部尺寸問題,請聯絡我們。
  • 高防塵滾珠螺桿應用
    木工加工機械、雷射加工機、高精度輸送設備、機械手臂或一般工具機等需防塵的加工環境。
