低組裝型MSB系列線性滑軌採用4列圓弧接觸式及 45°接觸角的鋼珠列設計,提供徑向、反徑向及橫方向四方向的相同額定負荷能力,軸向無論於 X、Y、Z 等軸的各種安裝方式都可以使用,並且可在維持低摩擦阻力情況下均勻的施以預壓,增強四個受力方向的剛性,特別適合高精度與高負荷的運動方式。

專利的潤滑油路設計,能夠均勻的將潤滑油脂注入每個循環迴路,無論各種安裝方式都可以獲得最佳的潤滑效果,並且提昇整體的行走順暢度與使用壽命,實現高精度、高可靠度及平滑穩定的直線運動需求。


產品特性

  • 高剛性,四方向等負荷設計。
  • 行走順暢度佳,低噪音。
  • 具自動調心能力。
  • 具互換之特性。

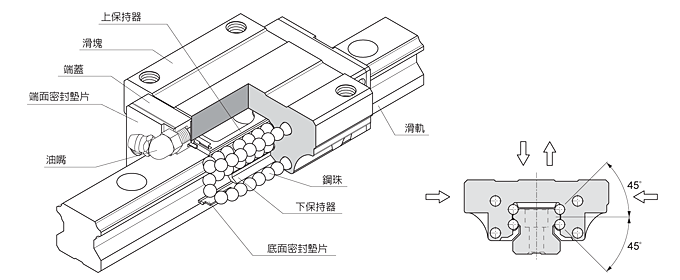

產品構造

MSB低組裝型產品構造

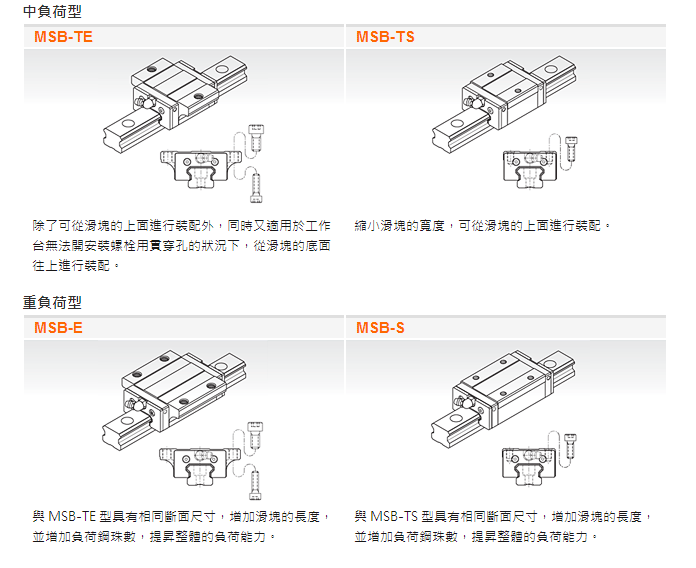

滑塊形式

MSB低組裝型滑塊形式

系列產品
