滾珠螺桿/線性滑軌


動作原理

*

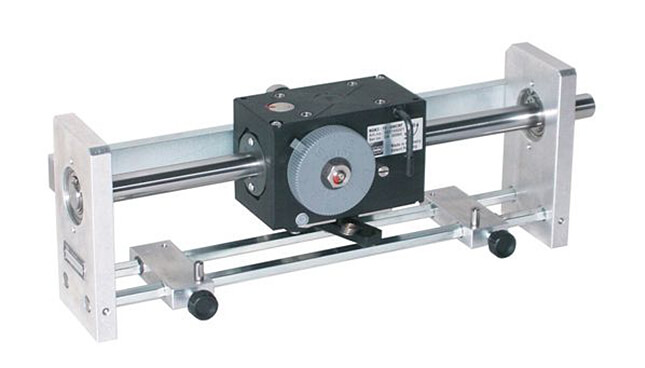

  • 以滾珠培林組之內環緊抵於心軸面,以滾動傳動方式將心軸旋轉運動轉換成螺帽直線往復運動。 類似於螺帽於螺桿上的功能,但導程大小可調整,並可設定為0。
  • 附加一些機構如V型緩衝片,行程擋臂…..可做到較往復運動更複雜的運動型態。
* *

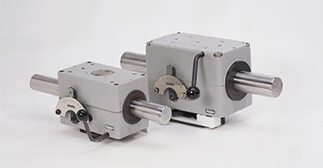

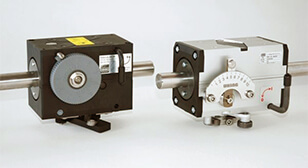

產品特性

  • 推力可達3,600N。
  • 行程長可達5M。
  • 有自由移動把手。
  • 行程速度可調整,往復速度亦可分別設定。
  • 行程長度可調整。
  • 轉向點可變化;有瞬間轉向及緩衝轉向。
  • 馬達單向旋轉做動,無需正逆轉帶動往復運動。

型式 最大推力
N
重量
KG

mm

mm

mm
最大導程
mm
詳細介紹
K13-15-6 30 0.28 58 73.3 50 6.2 下載型錄
RG3(4)-15-2 110 (220) 0.71 (0.86) 98 (115) 78 53 11.4 下載型錄
RGK3-15-0 100-110 0.53 100 80 86.1 8.0 下載型錄
RG3(4)-20-2 160 (320) 1.33 (1.53) 119 (129) 105 68 15.9 (15.7) 下載型錄
RGK3-20-0 110-130 0.9 100 105 101 12.2 下載型錄
RG3(4)-22-2 160 (320) 1.35 (1.55) 119 (129) 105 68 17.2 (17) 下載型錄
RG3(4)-30-2 260 (520) 2.7 (3.2) 150 (180) 128 86 26 下載型錄
RG3(4)-40-2 420 (840) 5.20 (6.50) 209 154.5 110 33 下載型錄
RG3(4)-50-0 700 (1400) 9.80 (11.10) 240 179.5 132 41 下載型錄
RG3(4)-60-0 1000 (2000) 17.00 (19.60) 297 230 160 49 下載型錄
RG3(4)-80-0 1800 (3600) 27.00 (32.00) 368 276 188 76 下載型錄
