裝在軸上的軌道稱為內輪,裝在軸承箱者稱為外輪。 內輪及外輪都有供滾珠滾動的圓弧狀溝。這種軸承箱僅能承受一方向軸向荷重的單式軸承,及支持兩方向軸向荷重的複式軸承。複式止推滾珠軸承之輪是由裝在軸上的肩環、套環及螺栓等使之固定於軸上。


產品特性

單向推力滾珠軸承
軸承系列 51100, 53200, 51200, 53300, 51300, 53400, 51400, 53200U, 53300U, 53400U

單向推力滾珠軸承由一個軸圈、一個軸承座圈、以及一個球與保持架推力元件所組成。軸承為可分離結構,所以安裝簡單,因為墊圈和球與保持架元件可以分開安裝。較小尺寸的軸承,一種是軸承座圈帶一個平底座墊,另一種是球面形座墊。帶球面座圈的軸承可以與球面座墊一起使用,以補償軸承座與軸的支撐表面之間的不對中。

單向推力滾珠軸承可以承受單一個方向的軸向負荷,並能單向固定機軸。這類軸承絕不能承受任何徑向負荷。
單向推力滾珠軸承
雙向推力滾珠軸承
軸承系列 52200, 54200, 52300, 54300, 52400, 54400, 54200U, 54300U, 54400U

雙向推力滾珠軸承由一個軸圈、兩個軸承座圈、以及兩個球與保持架推力元件所組成。軸承是可分離的,所以安裝簡單,各部分可以分開安裝。軸承座圈以及球與保持架元件都與單向軸承一樣,尺寸較小的軸承,座圈上帶一個平面座墊,或者球面座墊。帶球面座圈的軸承,可以與球面座墊一起使用,以補償軸承座與軸的支撐表面的不對中。

雙向推力滾珠軸承可以承受兩個方向的軸向負荷,可雙向固定機軸。這類軸承絕不能承受任何徑向負荷。

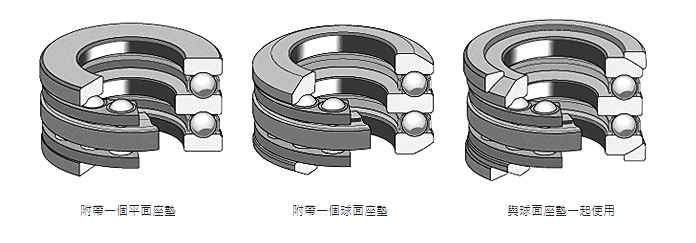

雙向推力滾珠軸承
