線性模組 KM 系列說明

集 PMI 線軌與螺桿的技術與經驗,結合螺帽與滑塊的一體化設計,並搭配高剛性的 U 型軌最佳化斷面,可達到最佳的空間利用及大幅減少安裝的時間,確保其高剛性與高精度的要求,而其鋼珠滾動面採用兩列歌德式圓弧及 45°接觸角的優越設計,更提供了四方向的負荷能力。
省空間將線性滑軌之滑塊與滾珠螺桿之螺帽結合成一體之滑塊螺蝐,可使線性模組 KM 系列達到最佳的空間利用。

技術文件


產品特性

*

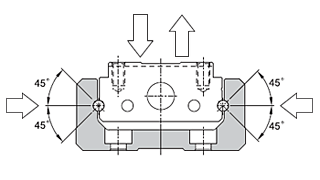

四方向等負荷

U 型軌的鋼珠滾動面採用 2 列歌德式圓弧及 45° 接觸角的設計,提供四方向的負荷能力,可適用於任何安裝方位。

*

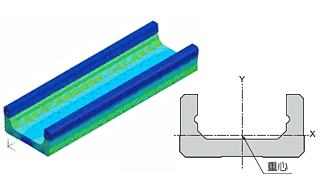

高剛性

經由 FEM 的最佳化 U 型軌斷面設計,在輕量化與高剛性之間達到最佳平衡。


高精度

兩列歌德圓弧式設計及穩定的製程技術,可將變動負荷引起的變形控制在最小,提供穩定順暢之運作,達到高精度進給之需求。

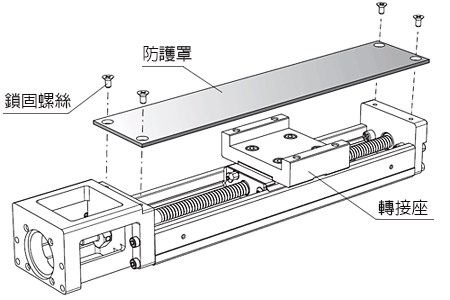

選購配件

KM 系列提供防護罩選用及伸縮護罩供客戶選用,並配備轉接座,詳細尺寸請參考各系列尺寸表。馬達連接法蘭提供安裝不同馬達之馬達連接法蘭,給連接不同馬達時所需選用之連接法蘭。馬達廠牌 : 安川伺服馬達, 三菱伺服馬達, 松下伺服馬達, Fastech 步進馬達, 東方步進馬達...

*
精度等級
型號 軌道
長度
反覆定位精度 定位精度 行走平行度 背隙 (mm) 啟動扭矩 (N-cm)
普通級
N
高級
H
精密級
P
普通級
N
高級
H
精密級
P
普通級
N
高級
H
精密級
P
普通級
N
高級
H
精密級
P
普通級
N
高級
H
精密級
P
KM26 150 ±0.01 ±0.005 ±0.003 - 0.06 0.02 - 0.025 0.01 0.02 0.01 0.003 2 1.5 4
200
250
300
KM30 150 ±0.01 ±0.005 ±0.003 - 0.06 0.02 - 0.025 0.01 0.02 0.02 0.003 15 7 7
200
300
400
500
600 0.1 0.025 0.035 0.015
KM33 150 ±0.01 ±0.005 ±0.003 - 0.06 0.02 - 0.025 0.01 0.02 0.02 0.003 15 7 7
200
300
400
500
600 0.1 0.025 0.035 0.015
KM45 340 ±0.01 ±0.005 ±0.003 - 0.1 0.025 - 0.035 0.015 0.02 0.02 0.003 10 10 15
440
540
640
740 0.12 0.3 0.04 0.02 17
940 - 0.15 - 0.05 - - -
KM46 340 ±0.01 ±0.005 ±0.003 - 0.1 0.25 - 0.035 0.015 0.02 0.02 0.003 10 10 15
440
540
640
740 0.12 0.3 0.04 0.02 17
940 - 0.15 - 0.05 - - -
KM55 980 ±0.01 ±0.005 ±0.005 - 0.18 0.035 - 0.05 0.025 0.05 0.05 0.003 12 12 7
1080
1180
1280 0.25 0.04 0.03
1380 - 0.25 - - - 15
最大移動速度和最大長度
型號 螺桿導程 軌道長度 最大移動速度(mm/s) 最大長度
普通級 N 高級 H 精密級 P 普通級 N 高級 H 精密級 P
KM26 2 100 280 280 280 300 300 300
200
250
300
6 150 590 590 830 300 300 300
200
250
300
KM30 5 100 390 390 550 600 600 600
200
300
400
500
600 340 340 340
10 150 790 790 1100 600 600 600
200
300
400
500 980
600 650 650 650
KM33 5 100 390 390 550 600 600 600
200
300
400
500
600 340 340 340
10 150 790 790 1100 600 600 600
200
300
400
500 980
600 650 650 650
KM45 10 340 520 520 740 940 940 740
440
540
640
740 730
940 430 430 -
20 340 1050 1050 1480 940 940 740
440
540
640
740 1440
940 840 840 -
KM46 10 340 520 520 740 940 940 740
440
540
640
740 730
940 430 430 -
20 340 1050 1050 1480 940 940 740
440
540
640
740 1440
940 840 840 -
KM55 20 980 800 800 1120 1380 1380 1180
1080 900
1180 740 740 740
1280 620 620 -
1380 530 530 -
