PMI針對FSVH型式進行鋼珠與螺紋的接觸角、鋼珠直徑、迴流方式的改善!
以提高與舊型式FSVC差異兩倍以上之額定動負荷。

技術文件


產品特性

高 DN 值

PMI採用將鋼珠與迴流軌道作切線式循環構造,可使用在 DN 值較高之高轉速需求上。

高壽命

PMI 採用之循環構造可使螺帽內之負荷分佈均勻,提高滾珠螺桿之使用壽命。舊型式 FSVC 之循環方式為迴流管垂直插入滾珠溝槽形成一前傾角,滾珠在進入迴流管時會與迴流管撞擊而彈入迴流管,FSVH 系列之循環構造由切線方向進入迴流管,與導程角方向一致可順暢進入迴流管,可提高循環構造之使用壽命。

低噪音

因為採用切線式循環構造,故能消除鋼珠在迴流時撞擊迴流管所產生之噪音。

多樣化的規格組合

PMI 可承製軸徑Ø50~Ø100,導程 16~25 之標準規格。若有此種需求,請與本公司連絡。

多用途

射出成型機 / 沖、鍛壓機 / 壓模鑄造機床 / 半導體製造設備 / 產業用機械

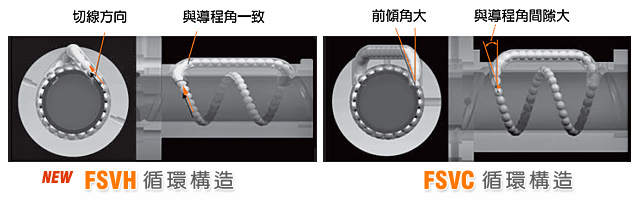

FSVH & FSVC循環構造
