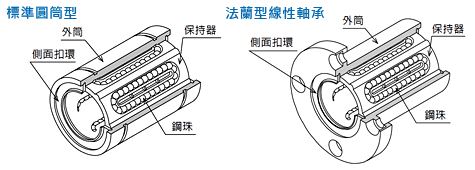

直線軸承在圓筒形狀的外筒中套入保持器及鋼珠，在兩側端部以止動扣環將保持器固定於外筒上，保持器上的導引迴路使鋼珠能夠順暢地循環滾動，承載重度負荷時仍維持高度精度、低噪音與高剛性的性能。

技術文件


產品特性

直線軸承基本種類

標準的圓筒型、間隙調整型 AJ、開口型 OP、法蘭型、加長型及凸緣型等多種型式並區分有歐洲公制/亞洲公制。線性直線軸承是由鋼珠之轉動運動的直線移動元件、構造簡易即擁有低摩擦的直線運動，應用於半導體製造、食品機械設備等之直線運動機構。


將空間有效運用的簡潔機構、配合圓軸心使用，所以能夠有效地運用空間，適合作簡潔的機構設計。能依不同的環境作選擇直線軸承，有標準型式及耐蝕型式，保持器更有適合於惡劣條件下的鋼製或者低噪音、便宜的樹脂材質等標準製品，可依使用條件選擇適當的組合。


線性軸承系列

標準圓筒型
  • LM 亞洲公制
  • KB 歐洲公制
  • SW 英制系列標準型
  • LM-OP
  • KB-OP
  • SW-OP 開口型
  • LM-L 加長型
法蘭型線性軸承
  • LMF 圓法蘭型
  • LMK 方法蘭型
  • LMH 對邊法蘭型
  • LMF-L 圓法蘭加長型
  • LMK-L 方法蘭加長型
  • LMH-L 對邊法蘭加長型
線性連座軸承
連座直線軸承、連座自潤軸承、側邊固定連座軸承
  • SMA
  • SMB 連座直線軸承
  • SMA-L
  • SMB-L 加長型
    連座直線軸承
  • SME-OP 型
    連座直線軸承
  • SME-L-OP 型
    加長型
    連座直線軸承
軸心支持座
  • SK 軸心固定座
  • SHF 軸心固定座
  • SA 軸心支持座
各式軸心系列
WCS 高碳高週波軸心

材質：軸承鋼(SUJ2)
處理：高週波熱處理及研磨
硬度：HRC62 ±2

 CR

中碳鋼鍍鉻軸心
材質：中碳鋼 (S45C)
處理：表層鍍硬鉻
鍍鉻：氣、油壓缸用活塞桿鍍鉻棒

 軸心加工處理

CRF不生銹中空軸心

材質：中碳鋼(S45C)
處理：表層鍍硬鉻
