SME鋼珠鏈帶型線性滑軌

採用滾珠保持器型線性滑軌比起一般標準型線性滑軌,搭配滾珠保持器的專利設計,可使其運行更為穩定順暢,特別適用於講求高速度、高精度的設備需求。


產品特性

四方向負荷的最佳化設計

透過結構應力分析,最佳化的四列式滾珠 45° 圓弧接觸角與高剛性斷面設計,除了提供徑向、反徑向及橫方向四方向優良的負荷能力,並且可利用預壓調整增加其剛性,更適合各種安裝方式的應用。

具自動調心能力

正面組合(DF組合)的圓弧溝槽設計,使其具有自動調心的能力,即使給予預壓也能夠吸收安裝誤差,並維持平滑穩定、高精度的直線運動。

滾珠保持器設計、行走順暢度佳

簡單圓滑的滾珠迴流路徑設計,採用耐衝擊的強化合成樹脂之滾珠循環配件,配合滾珠保持器的設計,防止滾珠與滾珠間的相互磨擦,使滾珠循環進出負荷區與非負荷區時更加平穩,並能保持滾珠在同一直線上運轉,大幅的提高其行走順暢度。

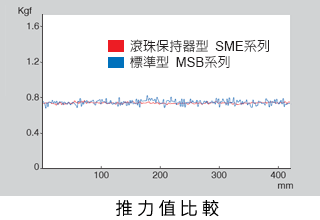

推力值比較
低噪音、潤滑效果佳

滾珠保持器的設計減少了滾珠間的金屬碰撞,降低整體的運行噪音,並在滾珠與保持器間可有效的保持潤滑油脂,潤滑效果佳,提昇了整體的行走順暢度與使用壽命,可滿足高精度、高可靠度反平滑穩定的直線運動需求。

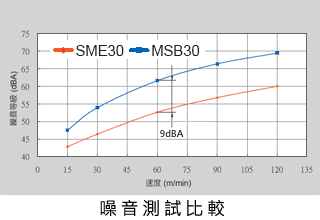

噪音測試比較

產品構造

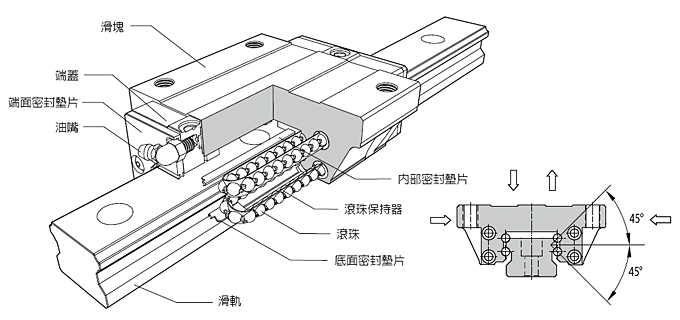

SME鋼珠鏈帶型產品構造

系列產品
