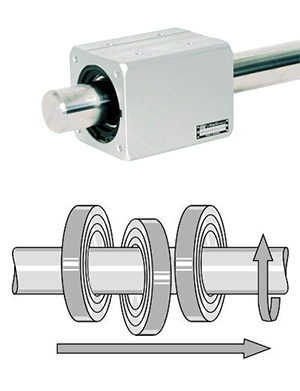

動作原理
- 將心軸旋轉運動轉換成螺帽直線運動。
- 與可調式無牙螺桿不同點為導程不可調整。
技術文件

產品特性
- 無餘隙,低噪音。
- 高傳動效率低運轉損失。
- 安全,超負荷時螺帽會自動打滑不損及其他元件。
- 加裝自由移動把手螺帽可沿心軸推移。
- 導程可設計為心軸之軸徑x0.5 或 0.4 , 0.3 , 0.2 , 0.1
- 可在同一心軸上耦合兩組螺帽加大推力。
- 同一心軸可以同時裝有左牙及右牙設計。
- 高度密封,防塵,防污。
型式 | 最大推力 N |
重量 KG |
長 mm |
寬 mm |
高 mm |
---|---|---|---|---|---|
RS3-10-4 | 100 | 0.14 | 47 | 35 | 35 |
RS4-10-4 | 200 | 0.18 | 55 | 35 | 35 |
RS4-15-4 | 260 | 0.23 | 62 | 40 | 40 |
RS4-20-4 | 420 | 0.55 | 83 | 52 | 52 |
RS4-25-4 | 600 | 0.70 | 85 | 60 | 60 |
RS4-35-4 | 900 | 1.55 | 105 | 80 | 80 |
RS4-50-3 | 1300 | 2.70 | 120 | 100 | 100 |
RS4-60-3 | 2000 | 4.20 | 130 | 120 | 120 |
