滾珠螺桿/線性滑軌


精度標準等級

線性滑軌的精度可分為行走平行度、高度 (H) 及寬度 (W2) 的尺寸容許誤差。滑軌單軸使用或在同平面使用複數軸時,規範各個滑塊組合高度與寬度的成對相互差。

各型號的精度分為:普通級(N)、 高級(H)、 精密級(P)、 超精密級(SP) 與超高精密級(UP)五個等級。*

行走平行度

是指將滑軌以螺栓固定在基準面上,使滑塊在滑軌全長上運行時,滑塊與滑軌基準面之間的平行度誤差,如圖所示。

高度的成對相互差(ΔH)

是指組合在同平面上的各個滑塊的高度尺寸(H) 的最大值與最小值之差。


寬度的成對相互差(ΔW2)

是指裝在單支滑軌上的每個滑塊與滑軌基準面之間的寬度(W2) 尺寸的最大值與最小值之差。

注意事項:
同平面上兩軸以上配對使用時,寬度 ( W2 ) 的尺對容許誤差與成對相互差 ( ΔW2 ) 只適用於基準側,而基準側滑軌的製造號碼末尾, 印有 "MR" 標記,但是普通級 (N) 滑軌沒有此記號。 精度測定值是以滑塊中心點或中心部的平均值為基準。

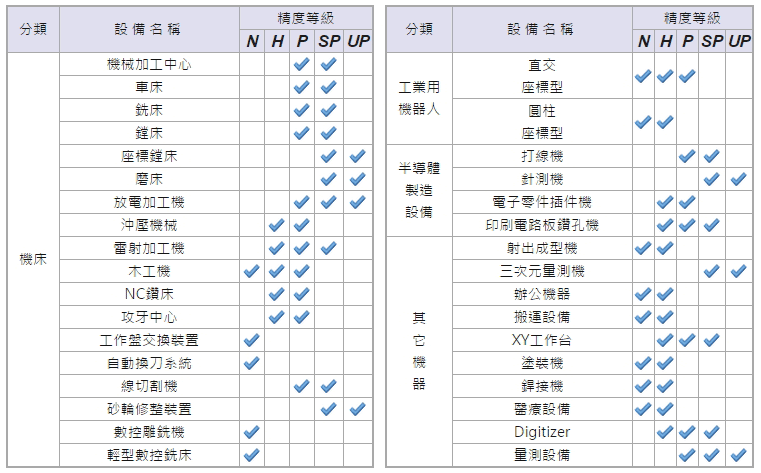

精度等級的選用 用各種設備使用的線性滑軌精度選用基準參考
精度等級的選用表
