滑軌安裝方式

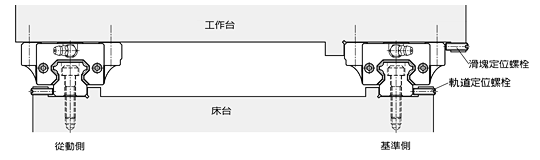

1、機械中有振動衝擊作用且要求高剛性與高精度時的安裝。

◎軌道的安裝

軌道安裝1

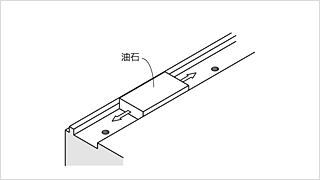

安裝前務必要清除床台安裝面上的加工毛邊與污物。

軌道安裝2

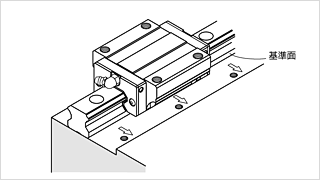

將線性滑軌平放在床台上,使軌道的基準面貼向床台的側向安裝面。

軌道安裝3
將裝配螺栓鎖定,但不完全鎖緊,並使軌道基準面儘量貼緊床台側向安裝面,安裝前請注意螺栓孔與裝配螺栓是否吻合。

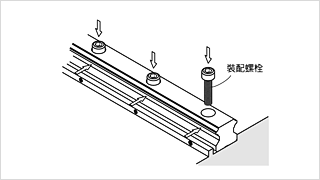

軌道安裝4

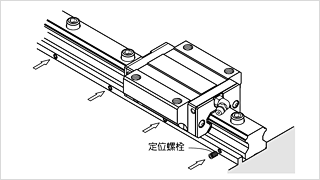

依序將軌道定位螺栓鎖緊,使軌道與床台側向安裝面緊密貼合。

軌道安裝5

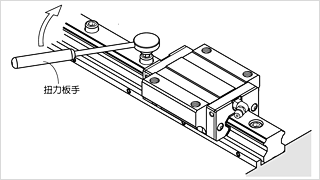

使用扭力板手,將裝配螺栓依規定的扭力值鎖緊,裝配螺栓的鎖緊順序,由軌道中央向兩端依序鎖緊,如此可獲得穩定的精度。其餘配對的軌道安裝:依照 軌道安裝1至5之步驟的方法安裝。
◎滑塊的安裝

滑塊安裝1
將工作台安裝至滑塊上,鎖定滑塊裝配螺栓,但不完全鎖緊。
滑塊安裝2
使用定位螺栓將滑塊基準面與工作台側向安裝面鎖緊,以定位工作台。
滑塊安裝3

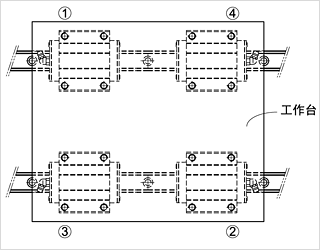

按軌道安裝 1至4 滑塊對角的順序,鎖緊滑塊裝配螺栓。

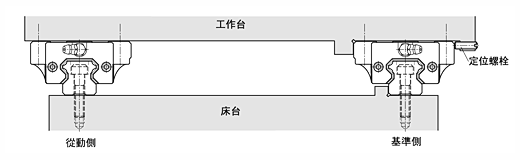

2、軌道無定位螺栓的安裝

◎基準側軌道的安裝

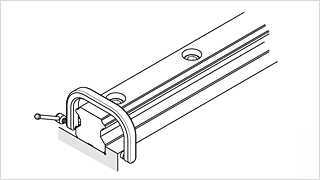

將裝配螺栓鎖定,但不完全鎖緊,利用虎鉗將軌道基準面逼緊床台側向安裝面,再使用扭力板手,按規定的扭力值依序鎖緊軌道裝配螺栓。
◎從動側軌道的安裝

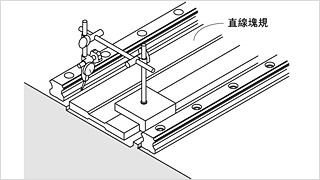

直線塊規法
將直線塊規置於兩支軌道之間,使用千份量表將其調整至與基準側軌道側向基準面平行,然後再以直線規為基準,利用千份量表調整從動側軌道的直線度,並自軸端依序鎖緊軌道裝配螺栓。

移動工作台法

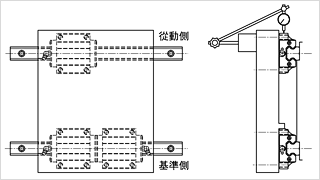

將基準側的兩個滑塊固定鎖緊在工作台上,使從動側的軌道與一個滑塊分別鎖定於床台與工作台上,但不完全鎖緊。將千份量表固定於工作台上,並使其測頭接觸從動測滑塊側面,自軸端移動工作台校準從動測軌道平行度,並同時依序鎖緊裝配螺栓。

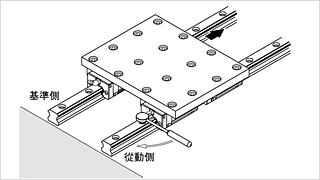

倣傚基準側軌道法
將基準側的兩個滑塊與從動側的一個滑塊固定鎖緊在工作台上,而從動側的軌道與另一個滑塊則分別鎖定於床台與工作台上,但不完全鎖緊。自軸端移動工作台,依據滾動阻力的變化調整從動側軌道的平行度,並同時依序鎖緊裝配螺栓。

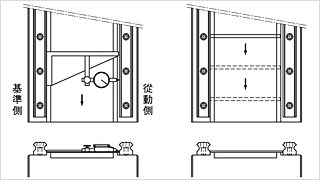

專用工具安裝法
使用專用工具,以基準側軌道的側向基準面為基準,自軸端依安裝間隔調整從動側軌道側向基準面的平行度,並同時依序鎖緊裝配螺栓。
◎滑塊的安裝
滑塊的安裝與前述範例相同。

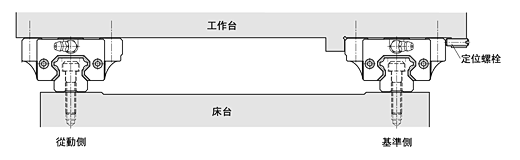

3、軌道無側向定位面的安裝


利用假基準面法
將兩個滑塊靠緊並固定於測定平板上,以軌道安裝附近設定的床台基準面為基準,使用千份量表,自軸端開始校準軌道直線度,並同時依序鎖緊裝配螺栓。

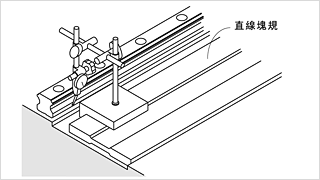

直線塊規法
先用裝配螺栓將軌道鎖定於床台上,但不完全鎖緊,以直線塊規為基準,使用千份量表,自軸端開始校準軌道直線度,並同時依序鎖緊裝配螺栓。
◎滑塊的安裝
從動側軌道與滑塊的安裝與前述範例相同。

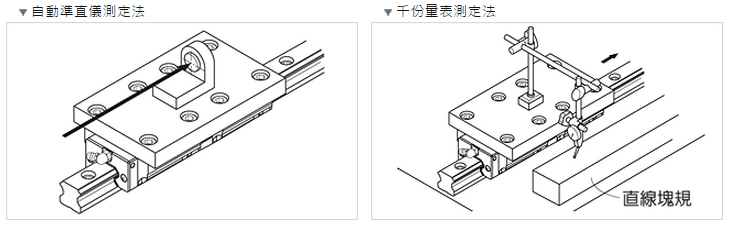

4、安裝後的精度測定方法

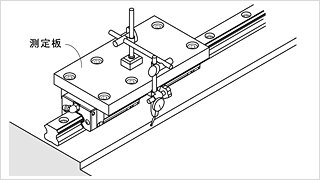

測量單一滑軌的行走精度,可以將兩個滑塊靠緊並固定於測定平板上,利用自動準直儀或千份量表來量測其精度。
當使用千份量表測定時,直線塊規的擺放應儘量靠近滑塊位置,以確保量測的正確性。

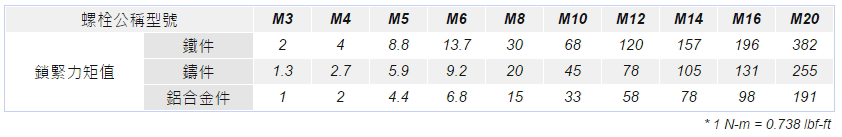

5、軌道裝配螺栓的鎖緊力矩建議值
安裝滑軌時裝配螺栓的鎖緊力大小會影響整體的組裝精度,所以鎖緊力的均勻度非常重要,建議以扭力板手
依照下表的力矩值鎖緊裝配螺栓。不同材質的安裝面,其鎖緊的螺栓力矩值不同。
